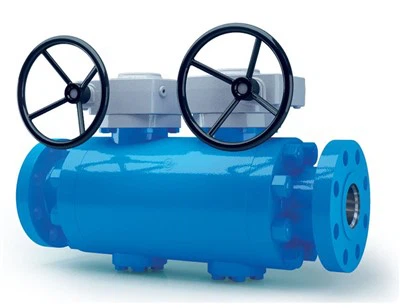

Robinet à tournant sphérique à double bloc et purge API 6D

Le robinet à tournant sphérique à double bloc et purge API 6D, le robinet à tournant sphérique à double bloc et purge API 6D, est un équipement de vanne haute performance, largement utilisé dans les industries pétrolière, gazière, chimique, électrique et autres. Voici une description détaillée du produit :

La définition du produit et le principe de fonctionnement :
Définition : Le robinet à bille à double bloc et vidange API 6D (robinet à bille DBB) est une vanne simple avec deux surfaces d'étanchéité de siège. Lorsqu'elle est en position fermée, la pression moyenne provenant des extrémités supérieure et inférieure de la vanne peut être bloquée en même temps, et le fluide présent dans la cavité du corps de vanne maintenue entre la surface d'étanchéité du siège de vanne possède un canal de libération.
Principe de fonctionnement : vanne à bille DBB à l'état ouvert, le fluide s'écoule à travers le trou central de la bille de la vanne ; A l'état fermé, le milieu est isolé dans la sphère. Lorsque la pression doit être évacuée, le fluide peut être évacué par le trou de décharge de la vanne. Sa structure unique à double joint améliore considérablement la fiabilité de la vanne.

CONCEPTION DE LA SOUPAPE

API6D

PLAGE DE TEMPÉRATURE

-58 à 392 degrés F (-50 à 200 degrés)

TAILLE

NPS 1-12 (DN 25-300)

PRESSION NOMINALE

ASME 150 - ASME 2500

FACE À FACE

Selon la norme API 6D

CONNEXIONS D'EXTRÉMITÉ

RF, RTJ selon B16.5 et B16.47
BW, soudé bout à bout selon B16.25
SW, douille soudée selon B16.11

MATÉRIELS

Acier au carbone basse température et faiblement allié

Acier inoxydable, Duplex et Super Duplex

Alliages de nickel, Titane

CONCEPTION DU CORPS

Forgés et coulés boulonnés en deux et trois pièces

CONCEPTION DU SIÈGE

Sièges souples ou métalliques avec revêtement dur sur la bille et les sièges
Sièges à double piston
Sièges combinés

CARACTÉRISTIQUES

Conception à double blocage et purge (DBB)
Joints secondaires en graphite pur
Dispositif antistatique
Tige anti-éruption
Injection de mastic d'urgence sur les sièges et la tige disponible
Garniture de tige à faibles émissions fugitives disponible
Joints toriques/à lèvres et configuration graphite
Superposition CRA sur toutes les zones d'étanchéité dynamiques ou sur toutes les pièces en contact avec le produit disponibles
Capot allongé pour basse et haute température disponible

OPÉRATEUR

Manuel : clé ou engrenage avec cadenas
Actionné : pneumatique/hydraulique/électrique

TESTS ET CERTIFICATIONS

Conformité aux inspections et tests API 6D, ISO 5208 et API 598
Résistant au feu et testé au feu selon API 607
Certification SIL 3 selon IEC61508
Émission fugitive selon ISO15848
DESP 2014/68/UE
