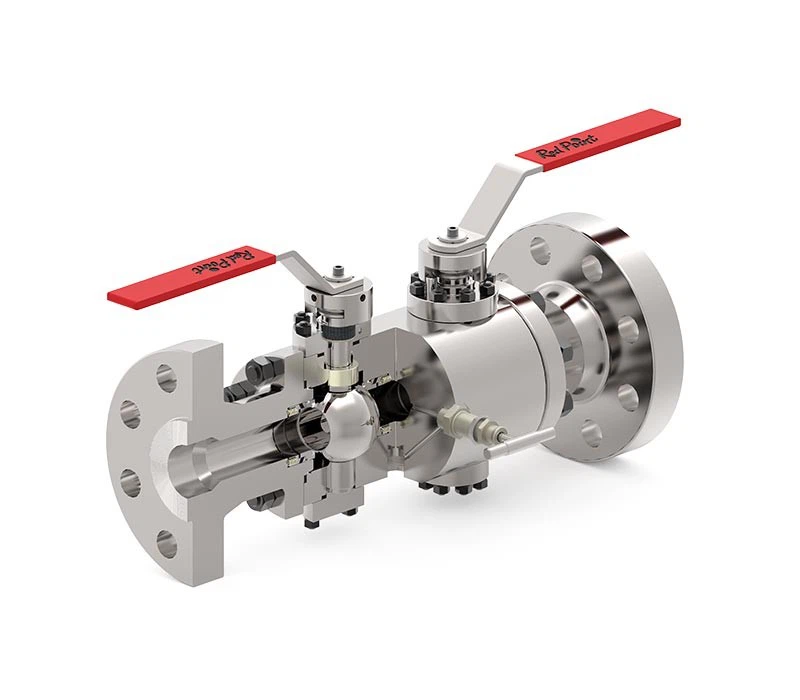

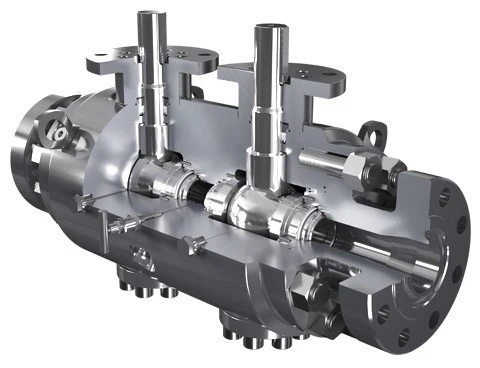

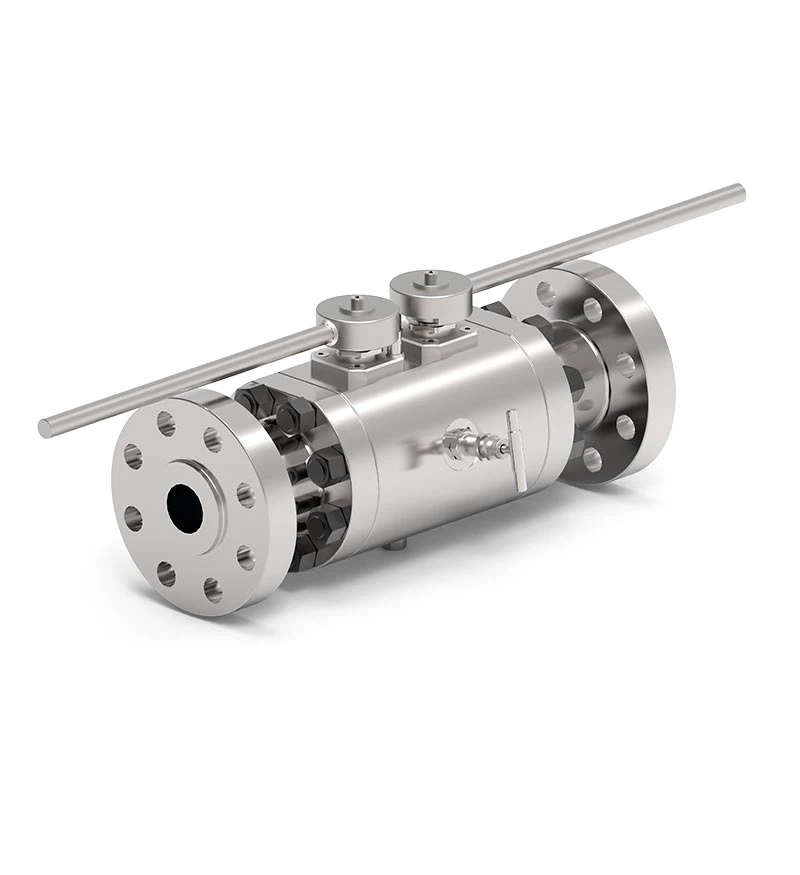

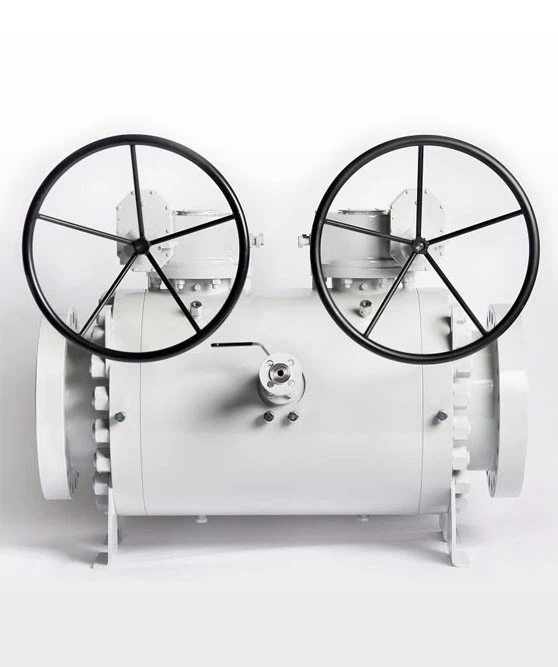

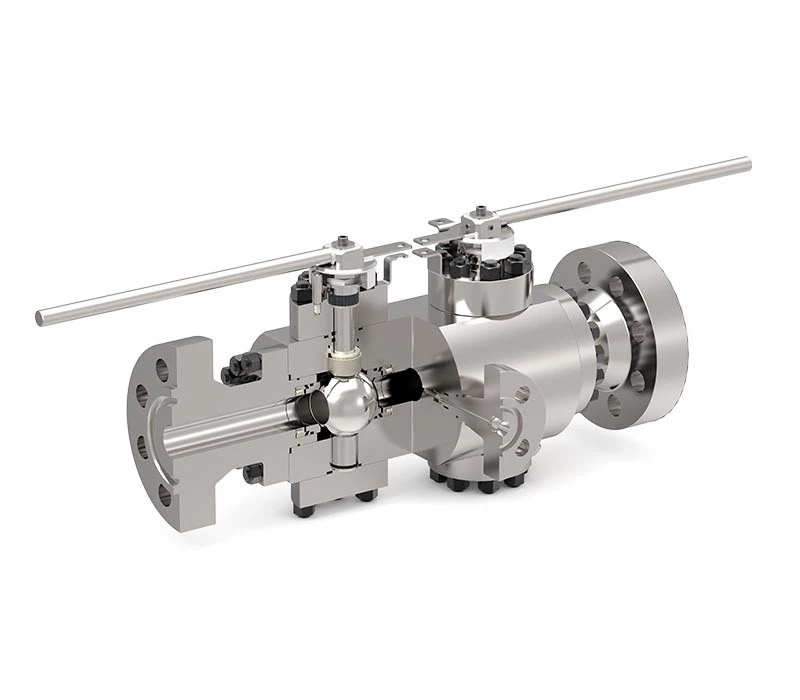

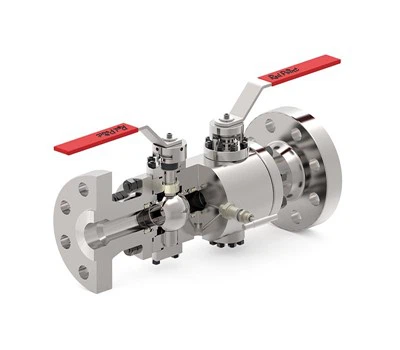

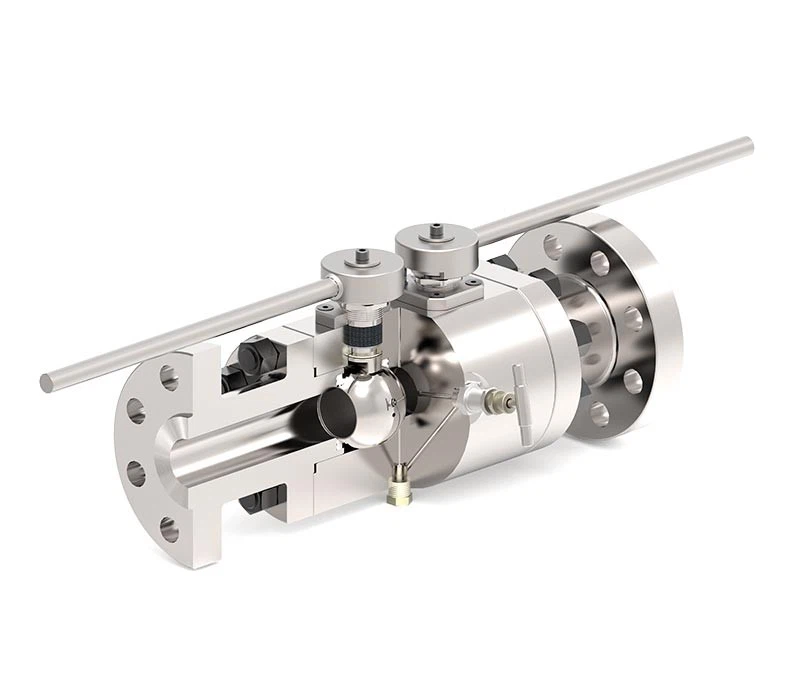

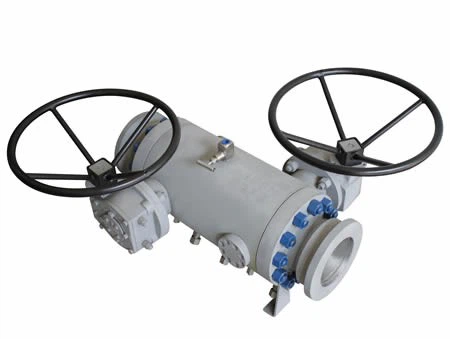

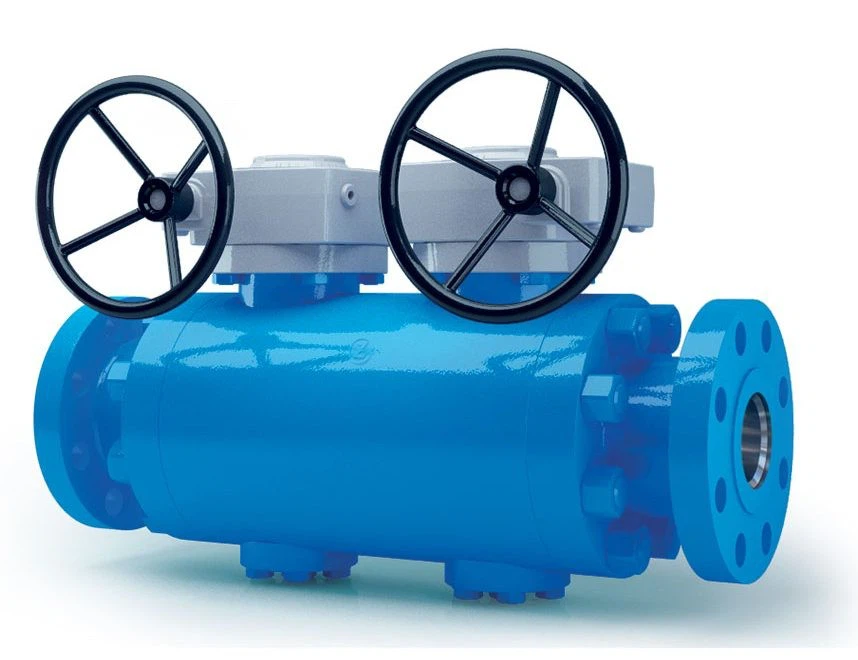

Robinet à tournant sphérique à double bloc et purge à bride 3 pièces

Le robinet à tournant sphérique à double bloc et purge à bride 3 pièces est composé d'un corps de vanne, d'une bille, d'un siège, d'une tige, d'une bride et d'autres composants, et est installé sur le pipeline via une connexion à bride. La vanne dispose de deux paires d'étanchéité indépendantes, qui peuvent maintenir un état scellé en même temps en position fermée pour obtenir une double troncature et empêcher efficacement les fuites de fluide. Dans le même temps, la vanne est également équipée d'une interface de vidange pour faciliter l'évacuation des fluides résiduels ou de la pression dans la chambre de la vanne afin de réduire les risques de sécurité.

CONCEPTION DE LA SOUPAPE

API 6D, API 6A, ASME B16.34, OIN 14313, OIN 10423, OIN 17292

PLAGE DE TEMPÉRATURE

-58 à 392 degrés F (-50 à 200 degrés)

TAILLE

NPS 1-12 (DN 25-300)

PRESSION NOMINALE

ASME 150 - ASME 2500

FACE À FACE

Selon la norme API 6D

CONNEXIONS D'EXTRÉMITÉ

Bride

MATÉRIELS

Acier au carbone basse température et faiblement allié

Acier inoxydable, Duplex et Super Duplex

Alliages de nickel, Titane

CONCEPTION DU CORPS

Forgés et coulés boulonnés en deux et trois pièces

CONCEPTION DU SIÈGE

Sièges souples ou métalliques avec revêtement dur sur la bille et les sièges
Sièges à double piston
Sièges combinés

CARACTÉRISTIQUES

Conception à double blocage et purge (DBB)
Joints secondaires en graphite pur
Dispositif antistatique
Tige anti-éruption
Injection de mastic d'urgence sur les sièges et la tige disponible
Garniture de tige à faibles émissions fugitives disponible
Joints toriques/à lèvres et configuration graphite
Superposition CRA sur toutes les zones d'étanchéité dynamiques ou sur toutes les pièces en contact avec le produit disponibles
Capot allongé pour basse et haute température disponible

OPÉRATEUR

Manuel : clé ou engrenage avec cadenas
Actionné : pneumatique/hydraulique/électrique

TESTS ET CERTIFICATIONS

Conformité aux inspections et tests API 6D, ISO 5208 et API 598
Résistant au feu et testé au feu selon API 607
Certification SIL 3 selon IEC61508
Émission fugitive selon ISO15848
DESP 2014/68/UE
