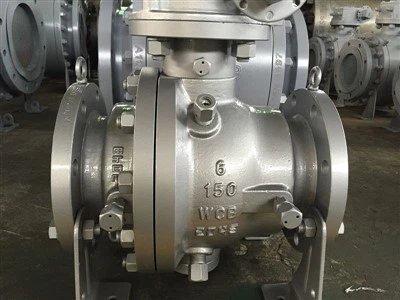

Robinet à tournant sphérique à passage intégral

Les vannes à bille à passage intégral utilisent la bille comme pièce d'ouverture et de fermeture, qui ouvre ou ferme la vanne en tournant l'angle de 90 degrés. Son diamètre est conforme au diamètre intérieur du pipeline. Ainsi, la résistance du fluide est faible et la capacité de débit est forte, particulièrement adaptée au besoin d'un débit important à travers l'occasion et est également largement utilisée dans le pétrole, l'industrie chimique, le gaz naturel. , énergie électrique, métallurgie, fabrication du papier, pharmaceutique et autres domaines. Les vannes à boisseau sphérique à passage intégral présentent des avantages significatifs, en particulier dans le cas de fluides à grand débit, à haute pression, à haute température ou corrosifs.

CONCEPTION DE LA SOUPAPE

Basé sur l'API 6D et les exigences du client

PLAGE DE TEMPÉRATURE

-150 à 662 degrés F (-101 à 350 degrés)

TAILLE

NPS 1-56 (DN 25-1400)

PRESSION NOMINALE

ASME 150 - ASME 2500

FACE À FACE

Selon la norme API 6D

CONNEXIONS D'EXTRÉMITÉ

RF, RTJ selon B16.5 et B16.47

BW, soudé bout à bout selon B16.25

SW, douille soudée selon B16.11

Connexion au hub

MATÉRIELS:

Acier au carbone

Acier inoxydable

Acier au carbone basse température

Duplex, Super Duplex, Inconel

CONCEPTION DU CORPS

Forgés et coulés boulonnés en deux et trois pièces

CONCEPTION DU SIÈGE

Sièges souples ou métalliques avec revêtement dur sur la bille et les sièges

Sièges à double piston

Sièges combinés

CARACTÉRISTIQUES

Conception à double blocage et purge (DBB)

Joints secondaires en graphite pur

Dispositif antistatique

Tige anti-éruption

Injection de mastic d'urgence sur les sièges et la tige disponible

Garniture de tige à faibles émissions fugitives disponible

Configuration de joints toriques/à lèvres et graphite

Superposition CRA sur toutes les zones d'étanchéité dynamiques ou sur toutes les pièces en contact avec le produit disponibles

Capot allongé pour basse et haute température disponible

OPÉRATEUR

Manuel : clé ou engrenage avec cadenas

Actionné : pneumatique/hydraulique/électrique

TESTS ET CERTIFICATIONS

Conformité aux inspections et tests API 6D, ISO 5208 et API 598

Résistant au feu et testé au feu selon API 607

Certification SIL 3 selon IEC61508

Émission fugitive selon ISO15848

DESP 2014/68/UE
