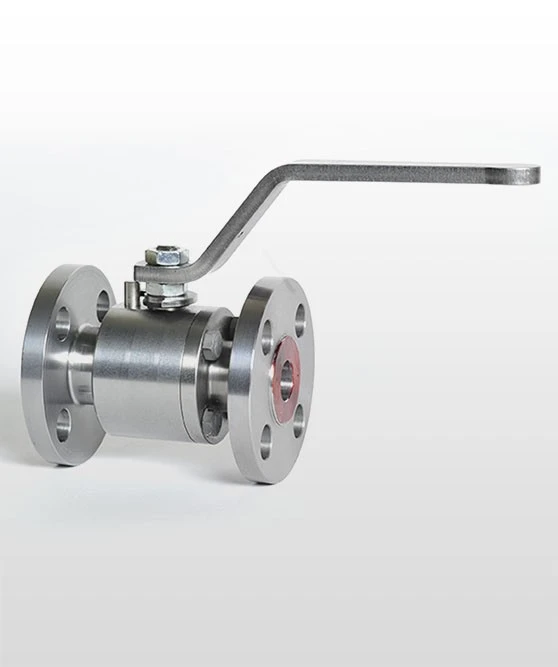

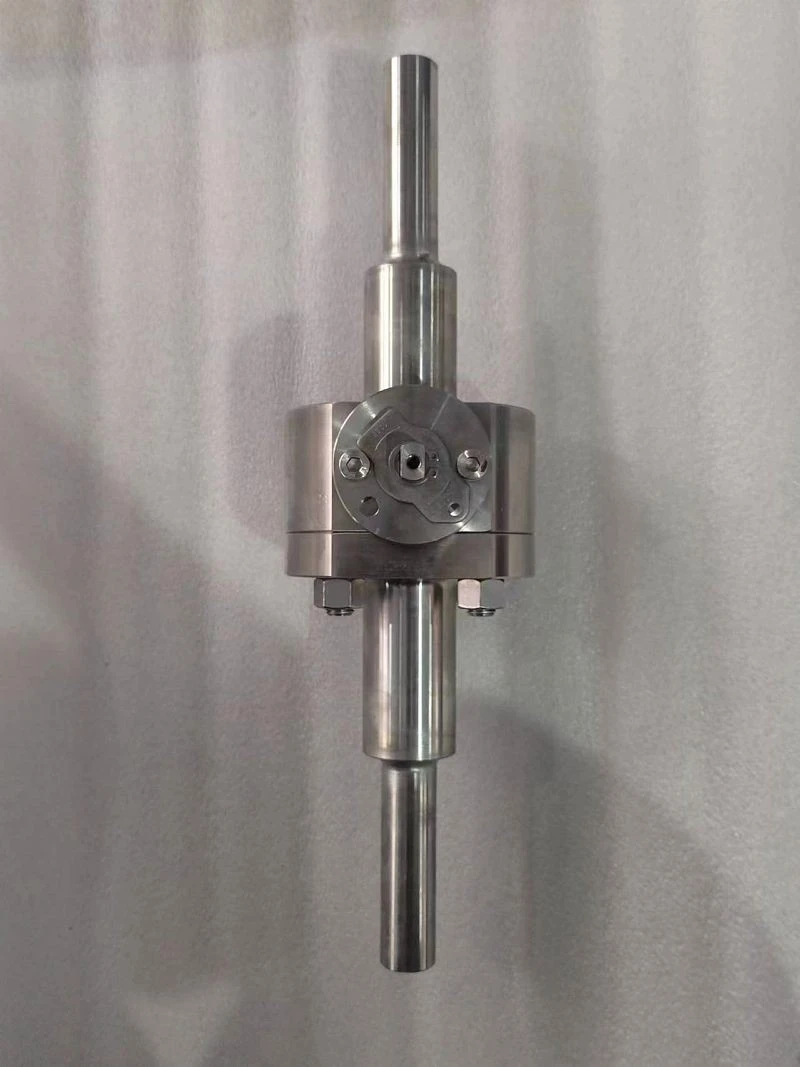

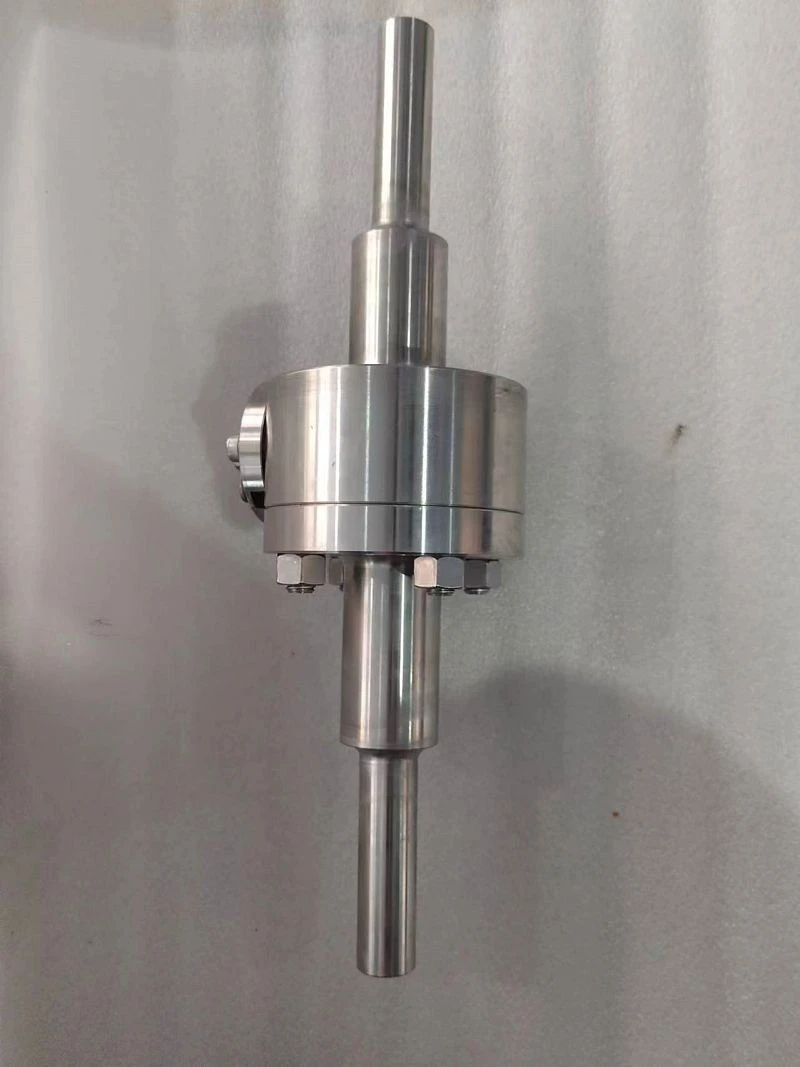

Robinet à boisseau sphérique flottant en 2 parties

Les vannes à boisseau sphérique flottantes en 2 parties sont fabriquées conformément à la norme API 6D. La vanne est configurée dans une conception à corps divisé en deux parties boulonnées forgées avec un petit diamètre, adaptée aux conditions de travail à moyenne/basse pression. Caractérisées par une conception simple, les sièges de vanne sont directement insérés dans le corps.
La pression du flux en amont pousse la bille flottante contre le siège en aval, la compression qui en résulte fournit une solution d'étanchéité parfaite et sans fuite.
La tige est reliée au sommet de la boule et permet à la valve de s'ouvrir et de se fermer avec un mouvement d'un quart de tour.
La sélection des matériaux est entièrement personnalisable pour répondre aux spécifications du projet du client et plusieurs fonctionnalités uniques sont disponibles offrant une solution technique améliorée adaptée aux environnements offshore agressifs et aux fluides corrosifs et abrasifs.

CONCEPTION DE LA VALVE

Basé sur API 6D

ÉCART DE TEMPÉRATURE

-150 à 662 degrés F (-101 à 350 degrés)

TAILLE

NPS 1/2-6 (DN 15-150)

NOTE DE PRESSION

Norme ASME 150 - ASME 2500

FACE À FACE

Conforme à la norme API 6D

CONNEXIONS FINALES

RF, RTJ selon B16.5 et B16.47
SW, soudé par emboîtement conformément à B16.11

CONCEPTION DU CORPS

Deux pièces boulonnées forgées/moulées

CONCEPTION DU SIÈGE

Siège souple ou métallique avec rechargement dur sur la bille et les sièges

CARACTÉRISTIQUES

Joints secondaires en graphite pur
Dispositif antistatique
Tige anti-explosion
Fermeture étanche bidirectionnelle
Garniture de tige à faibles émissions fugitives disponible
Joints toriques/joints à lèvres et configuration en graphite

OPÉRATEUR

Manuel : clé ou engrenage avec cadenas

TESTS ET CERTIFICATIONS

Conformité aux normes d'inspection et de test API 6D, ISO 5208 et API 598
Résistant au feu et testé au feu selon API 6FA/607
Certification SIL 3 selon IEC61508
Émissions fugitives selon la norme ISO15848
DESP 2014/68/UE

Quels sont les principaux matériaux des vannes à boisseau sphérique flottantes ?

Les principaux matériaux des vannes à boisseau sphérique flottantes peuvent être divisés en fonction des différentes parties du corps de la vanne et des différentes exigences d'utilisation. Voici un résumé détaillé des principaux matériaux des vannes à boisseau sphérique flottantes :

Corps de soupape:

Le corps de la vanne est la partie principale de la vanne à boisseau sphérique flottante et son matériau affecte directement les performances globales et la durabilité de la vanne. Les matériaux courants du corps de vanne comprennent la fonte, l'acier au carbone, l'acier inoxydable, etc. Les matériaux courants pour les séries en acier inoxydable sont les 304 et 316, qui ont une excellente résistance à la corrosion et des propriétés mécaniques et conviennent aux milieux spéciaux et aux environnements corrosifs. Les séries en acier au carbone telles que WCB et A105 conviennent à une utilisation industrielle générale.

Balle:

La bille est un élément clé de la vanne à boisseau sphérique flottante, qui est utilisée pour contrôler le débit du fluide. Le matériau de la bille affecte également les performances et l'effet d'étanchéité de la vanne. Les matériaux de bille courants comprennent l'acier inoxydable, le cuivre et l'aluminium. Les billes en acier inoxydable ont une excellente résistance à la corrosion et des propriétés mécaniques et conviennent à une variété de fluides. La bille en cuivre a une surface lisse et une bonne résistance à la corrosion, mais son prix est relativement élevé.

Bague d'étanchéité:

La bague d'étanchéité est un autre élément clé de la vanne à boisseau sphérique flottante, qui est utilisée pour assurer l'étanchéité de la vanne à l'état fermé. Les matériaux de la bague d'étanchéité sont généralement du polytétrafluoroéthylène (PTFE), du caoutchouc, etc. Ces matériaux ont de bonnes performances d'étanchéité et une bonne résistance à l'usure, et peuvent maintenir un effet d'étanchéité stable sous différents milieux et pressions.

Autres parties:

En plus des principaux composants ci-dessus, la vanne à boisseau sphérique flottante comprend également des pièces telles que la tige de vanne et le noyau de vanne. Les matériaux de ces pièces sont généralement sélectionnés en fonction des besoins spécifiques et de l'environnement de travail de la vanne. Par exemple, les matériaux de la tige de vanne et du noyau de vanne peuvent être de l'acier inoxydable, du cuivre, etc. pour garantir qu'ils présentent de bonnes propriétés mécaniques et une bonne résistance à la corrosion.

En résumé, les principaux matériaux de la vanne à boisseau sphérique flottante comprennent des matériaux métalliques tels que l'acier inoxydable, l'acier au carbone, la fonte, le cuivre, l'aluminium et des matériaux non métalliques tels que le polytétrafluoroéthylène et le caoutchouc. Le choix de ces matériaux dépend des scénarios d'application spécifiques, de l'environnement de travail et des exigences du fluide de la vanne. En sélectionnant les bons matériaux, on peut garantir que la vanne à boisseau sphérique flottante présente d'excellentes performances, une fiabilité et une durabilité excellentes.
